Магистральный клапан

Магистральный клапан используется для изменения направления транспортировки сыпучих и твердых материалов в пневматической конвейерной системе. Магистральный клапан может транспортировать материал в разные места, соединяя одну и ту же питающую трубу с разными трубами, или заставить материал обходить некоторые определенные процедуры обработки. Клапан может быть оснащен пневматическим приводом, электроприводом и ручным управлением.

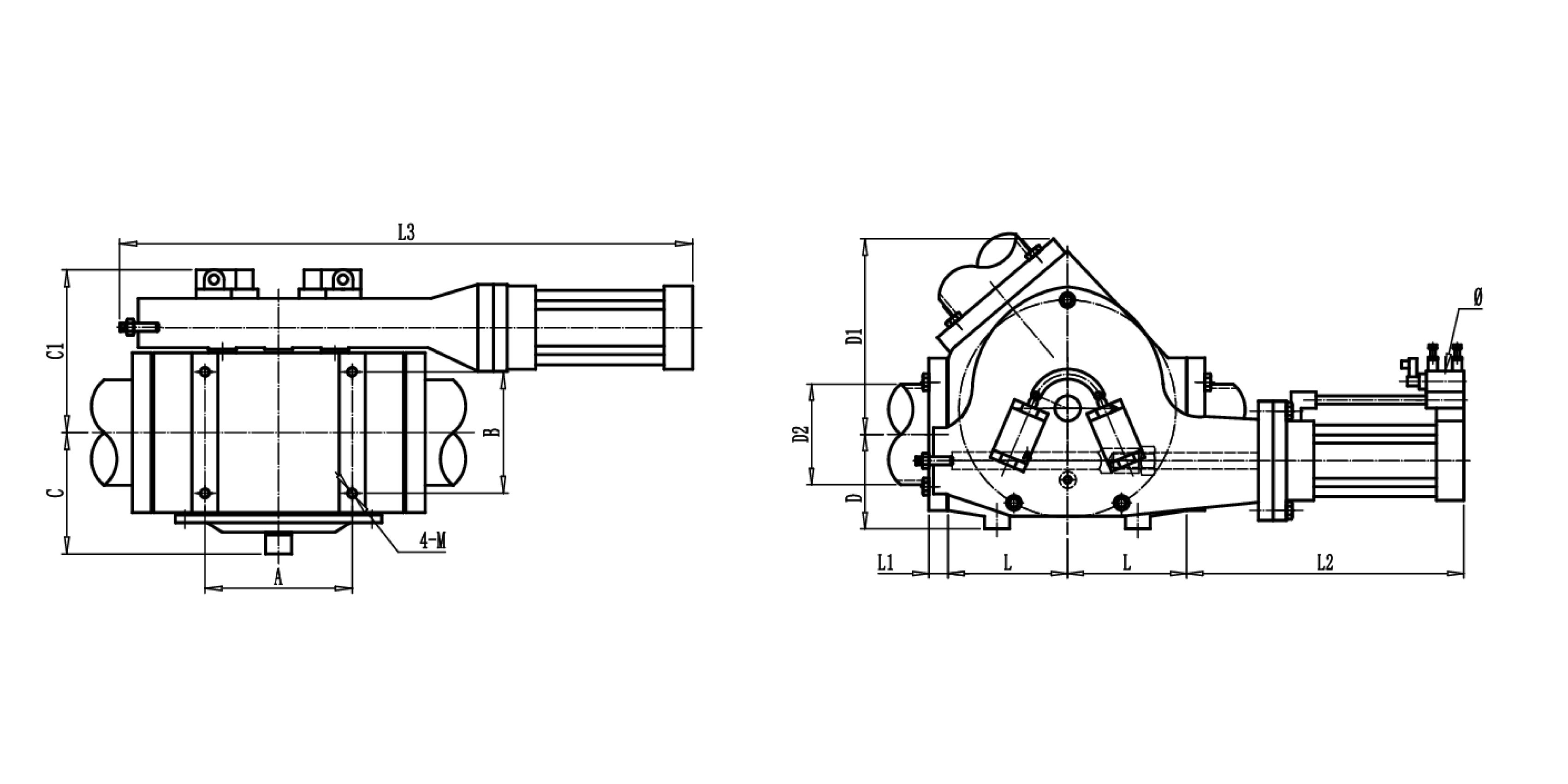

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

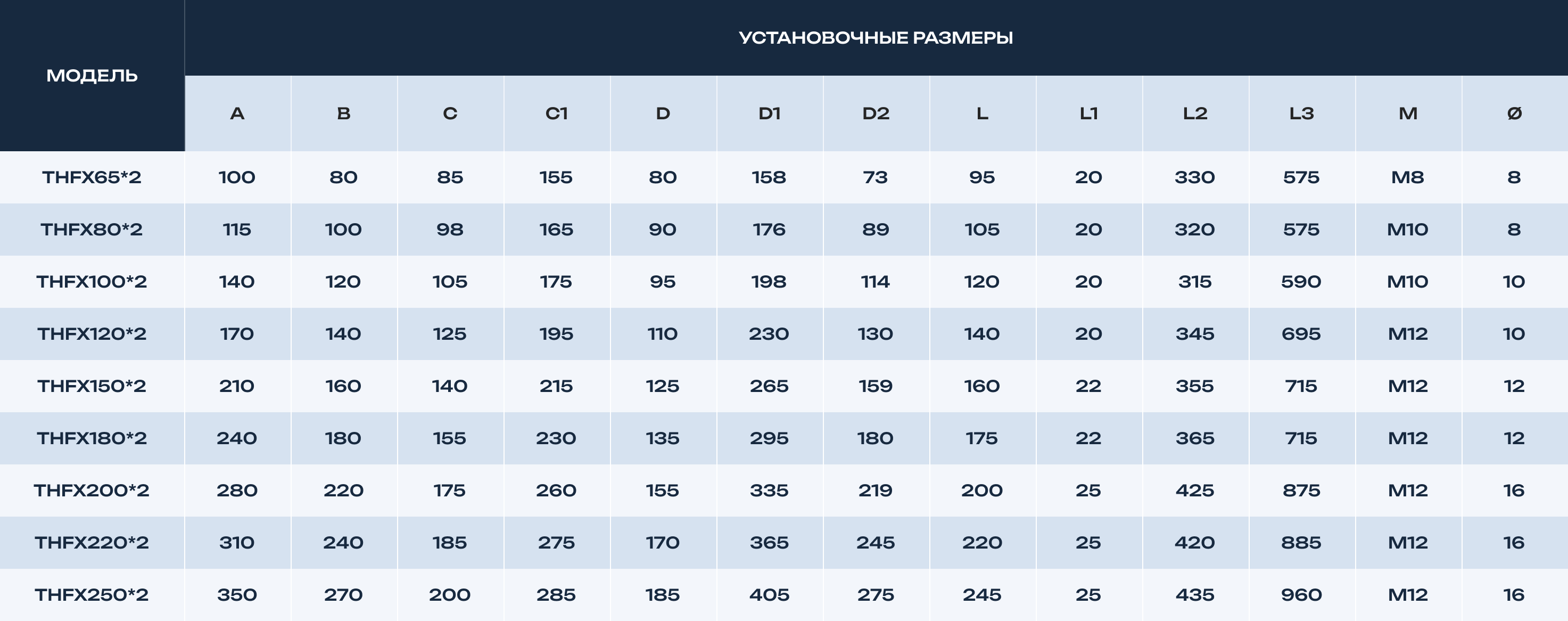

ОСНОВНЫЕ ПАРАМЕТРЫ

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ОСНОВНЫЕ ПАРАМЕТРЫ
